甲烷成份在線分析系統
1. 技術規范
1.1 概述
本技術附件是依據在線式沼氣分析系統技術說明書提供的氣體分析儀表技術規格書編制的，賣方將按照技術規格書及供貨規定進行設計和制造，并確保所供產品的質量及分析儀系統的適應性、完整性、可靠性及安全性。
西安賽譜自動化儀表技術有限公司提交的投標文件遵守本項目的標準、規定和本詢購文件的要求，并保證供貨商及相關的文件也遵守本項目的標準，規定和本詢購文件的要求。
西安賽譜自動化儀表技術有限公司提供的分析儀及其附件和附屬設備的制造質量、供貨、技術規格、文件圖紙資料、技術服務、工程服務、包裝運輸、開箱檢驗、安裝指導、現場測試、設備調試運行等各個環節負有完全責任。
總則
1.2.1 本技術文件用于在線式沼氣分析系統甲烷分析儀（CH4）、二氧化碳（CO2）、硫化氫（H2S）分析儀及其附件的功能設計、結構、性能、制造、安裝和驗收等方面的技術要求。
1.2.2 投標方保證提供的氣體分析儀的系統配置是完整的、無缺項的，無論何時發現缺項、漏項，都無償補足，并保證提供的分析儀滿足工程實際需要。
1.2.3 投標方提供的氣體分析儀主機是原裝進口產品，有工廠出據的原產國原產地證明，產品出廠質量合格證以等。
1.2.4氣體分析系統可滿足到在施工現場安裝前不需解體就可檢驗安裝的要求。
1.2 氣體分析系統采用的標準規范
標準和規范及公用工程條件
投標方所提供的分析儀系統，包括設計、制作和安裝及有關技術文件，遵循下述標準和規范：
GB 3836-2000 爆炸性氣體環境用電氣設備
GB 50058-92 爆炸和火災危險環境電力裝置設計規范
GB 50093-2002 自動化儀表工程施工及驗收規范
SH 3063-1999 石油化工可燃?xì)怏w和有毒氣體監測報警設計規范
EEMUA No.138 在線分析儀系統的設計和安裝
IEC 60079 爆炸性氣體環境用電氣設備
IEC 60529 外殼防護等級（IP代碼）
IEC/CENELEC 危險區域電纜外殼和安裝規程
NFPA No.496 電氣設備的外殼吹掃
ISA S 12.4 用以降低危險區域等級的儀表吹掃
ISA S75.04 爆炸和危險環境下的法蘭控制閥的連接尺寸
AHME/ANSI B1.20.1 NPT錐管螺紋，通用型
AHME/ANSI B16.5 管法蘭和法蘭連接件
AHME/ANSI B31.3 工藝配管
AHME Ⅷ 安全閥校準程序
BS 5308 儀表電纜
1.3 公用工程條件
周圍環境
極端最高溫度： ℃
極端最低溫度： ℃
年平均相對濕度： %
工廠氮?dú)?/strong>
正常壓力：N2 0.4-0.6MPa 用于正壓吹掃
露點： -40℃
含油量和含塵量： 無油無塵
電源
220V AC 50HZ 用于分析儀表，由不間斷電源供電；
220V AC 50HZ 用于照明、通風和電加熱取樣管線；
2. 供貨范圍和工作范圍
2.1 供貨范圍 配 置 清 單
ABB技術取樣探頭
a) 采樣及預處理裝置
i. 取樣探頭
取樣探頭為ABB部件集成制造，過濾器為高精度雙層復合式結構的氣體取樣探頭。取樣探頭包括：探頭管、加熱器、FE過濾單元、安裝法蘭、保護箱等部件。加熱溫度可調，使過濾器在惡劣取樣條件下（水分含量高）始終保持干燥狀態
取樣探頭的主要技術指標：
過濾精度：0.1-0.3μm
過濾能力： ≤2000g/Nm3
過濾效率：≥99.6%
適應溫度： ≤750℃
ii. 取樣探頭自動吹掃裝置
取樣探頭吹掃采用目前國際先進的內、外脈沖式振動吹掃技術。在取樣探頭處裝備有壓縮空氣儲氣罐、壓縮空氣精過濾器、壓縮空氣分配單元及壓力報警裝置，其瞬時吹掃技術確保反吹時有足夠的壓力和流量，配合高精度過濾器的獨特過濾方式，徹底處理掉附在過濾器表面上的粉塵，反吹效果好。
iii. 取樣管道
取樣管道采取恒溫伴熱方式。自恒溫伴熱管加熱均勻、穩定、加熱速度快無須外部添加控溫裝置，加熱溫度高達180℃，有效避免樣氣冷凝堵塞管路；同時避免SO2溶解帶來的腐蝕和測量誤差。取樣管道采用不銹鋼管，管道性能穩定、耐腐蝕、耐高溫。長時間使用無須更換。
iv. 取樣預處理裝置
取樣預處理裝置主要包含：抽氣泵、樣氣冷凝器、蠕動排水泵、取樣電磁閥、可編程序控制器等。 被測樣氣在取樣探頭、抽氣泵、冷凝器等自動作用下，徹底除去煙氣中的粉塵、水分等雜質，同時不改變過程中待測氣體組份及濃度。系統內置高精過濾器和濕度報警器，過濾精度：0.1μm，在系統事故狀態下（工藝管道水分突然增加或冷凝器失效），系統會自動停止抽氣泵的工作，自動關閉取樣氣路，同時輸出報警信號，防止水分等雜質進入分析系統內部，有效的保護分析儀器。
預處理部分
2.3 工作范圍
賣方將為該項目分析儀系統提供包括設計、工程、組裝、測試、驗收、開車保運等方面的全過程服務。
現場采樣系統和預處理裝置的設計、組裝、提供將由賣方負責。
采樣探頭以開關球閥為界，前處理箱以箱體卡套為界。
賣方負責分析系統屬賣方范圍內的所有設備材料的設計、組裝、安裝等，與買方的分界面見相關圖紙。所有電氣信號及電源均以接線箱（由賣方提供）為界；公用工程均以分析柜外接頭（法蘭）為界。
4.1 分析儀
Infrared sp4100
儀表主要技術指標
Infrared sp4100 紅外線氣體分析儀可以用于連續測量NOX、SO2、CO、CO2、CH4等氣體濃度，可同時測其中的一個或多個氣體成分。紅外線氣體分析儀是一種多通道、多組份分析儀。儀器采用了世界先進的紅外氣體檢測技術，具有優良的穩定性、選擇性和高靈敏度，廣泛用于電力、冶金、建材、化工等各行業的固定污染源排放煙氣連續監測以及過程控制分析
H2S分析儀（采用電化學分析原理）
電化學原理
產品概述：
Infrared sp4100型在線式硫化氫（H2S）分析儀是采用先進的燃料電池氧傳感器與單片機相結合的新型智能工業在線分析儀。
產品特點：
◆進口燃料電池傳感器，壽命長、精度高、響應時間快
◆可適用于氣氛中硫化氫含量的測量。
◆采用獨特內置保護氣路，停機或斷電時自動切斷氣路，有效保護傳感器因長時間暴露于空氣中而影響傳感器壽命
◆全中文人機對話菜單，操作直觀方便
◆溫度自動補償，消除環境溫度的影響
◆定時自動存儲功能，可隨時查看存儲數據
◆采用大屏幕點陣液晶顯示，可同時顯示含量、日期、時間等參數
◆上下限報警點能在全量程范圍內任意設置
◆標準RS-232或者RS485通訊接口（可選），可與計算機實現雙向通訊。
技術指標：
測量范圍：(微量)0-10PPM、0-100PPMl、0-1000PPM 0-10000ppm
基本誤差：(微量)±3%FS；(常量)±2%FS
穩定性： 零點漂移≤±2%F.S/7d; 量程漂移≤±2%F.S/7d
重 復 性：<±1%
輸出信號： 隔離直流4-20mA，最大負載750Ω
報警輸出： 接點容量220V、1A
工作電源： AC220V±10%、50/60Hz、功耗≤10VA
訂貨須知：用戶訂貨時請注明
儀表測量范圍
被測氣體壓力：正壓或負壓
被測氣體主要成份、雜質量：灰塵、硫化氫，二氧化硫

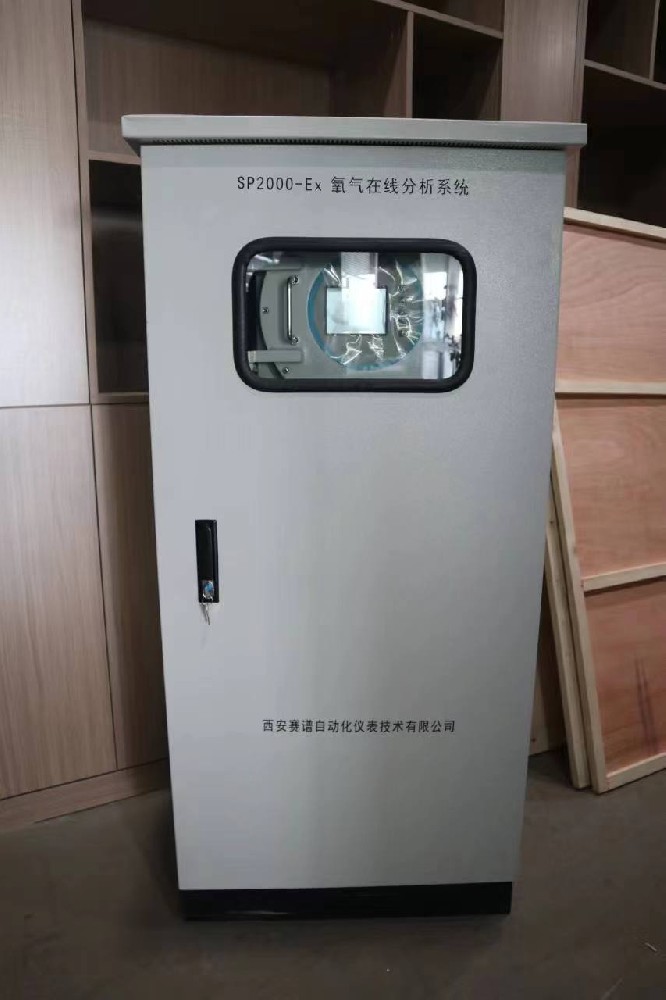

5. 分析柜配置說明
5.1 分析柜配置
主體結構
分析小屋尺寸為1800（L）×800 （W）×800（H） mm
機柜采用型鋼框架結構；外墻及屋頂采用π型板拼裝。底座為工字梁滑道型，底座和骨架為金屬結構，應有足夠的強度。頂部配整體吊裝耳環。
機柜外墻為1.5mm厚碳鋼噴塑；柜頂裝有除塵風機
機柜設計有一門，外開型，尺寸為800 mm×300 mm，材質為碳鋼噴塑，帶有可視窗，帶阻尼限位閉門器，有外鎖機構。
機柜底座為承載式。
氣路設施
配管
儀表氣路管線全部為304不銹鋼管。
樣品氣體管線：Φ6 OD，TUBE，304，雙卡套進口接頭連接。
標氣、載氣管線：Φ6 OD，TUBE，304，雙卡套進口接頭連接。
壓縮風總管：Φ10 OD，TUBE，304，雙卡套進口接頭連接。
配線
電源電纜：采用阻燃型屏蔽銅芯軟電纜，線芯標稱截面2.5 mm2電力電纜。
信號電纜:采用阻燃型屏蔽軟電纜，線芯標稱截面積：〉1.5mm2。
標示
銘牌語言采用中文。
每個分析柜都在主門上方設有不銹鋼銘牌，標明編號和其中分析儀位號。
每個樣品處理箱有一個單獨的銘牌，標明其相對應的分析儀位號和流路識別號。
管線進出分析柜的穿板接頭處，進出分析儀和樣品處理箱的接管口處，均應標明其流路號或介質名稱，并應標注流動方向。
電線、電纜打印線號，接線端子加識別標記。
標準氣要求
鋼瓶為2012年后生產的
標準氣包括：零點氣：（8L鋁合金鋼瓶，帶減壓閥，99.999%N2）
8L /瓶 鋼瓶 帶減壓閥（用于載氣和參比氣）
量程氣： （8L鋁，帶減壓閥，量程氣 ）
儀表風供氣系統：
儀表風供氣系統含連接法蘭、截止閥、管路、過濾減壓等設施。
工廠氮?dú)夤庀到y(tǒng)：
工廠氮?dú)夤庀到y(tǒng)含截止閥、管路、過濾減壓等設施。
分析尾氣排放設施：
分析尾氣高空排放，排氣管采用1”不銹鋼管，引出高度為高于屋頂500mm，帶防雨罩和阻火器。
旁通排放設施：
旁通氣采用放回總管的排放方式，排氣管采用1”不銹鋼管，用戶接口為法蘭連接。
儀表在供貨時應在儀表本體上安裝銘牌，銘牌內容包括：儀表位號、型號、規格、輸出信號、防爆等級、防護等級等。銘牌材料應為不銹鋼。
儀表在供貨時在儀表本體上安裝銘牌，銘牌內容包括：儀表位號、型號、規格、輸出信號、防爆等級、防護等級等。銘牌材料應為不銹鋼。
6. 技術資料和交付進度
6.1 技術資料按照招標方要求
6.1.1投標方提供的資料采用國家法定單位制即國際單位制，文字為中文。其中提供的圖紙采用AUTOCAD（R2004）軟件繪制的PDF格式。文字資料采用PDF格式。
6.1.2投標方資料（包括分析儀安裝圖和氣路流程圖等）。資料內容清晰、完整，滿足工程要求。
6.1.3 投標方在合同簽字后30日內提供滿足工程設計所需的資料和圖紙。
6.2 資料提交的基本標準
在投標階段提供的資料
6.3 用戶氣路設施
儀表風供氣系統：
儀表風供氣系統含截止閥、管路為OD10mm。
工廠氮?dú)夤庀到y(tǒng)：
工廠氮?dú)夤庀到y(tǒng)含截止閥、管路OD10mm 。
分析尾氣排放設施：
分析尾氣高空排放，排氣管采用1”不銹鋼管，引出高度為高于屋頂200mm，帶防雨罩和阻火器。
旁通排放設施：
旁通氣采用放回火炬總管的排放方式，排氣管采用1”不銹鋼管，用戶接口為法蘭連接。
7. 驗收、培訓及技術交接
一．系統驗收與運輸
l 系統制造完畢，乙方（西安賽譜自動化儀表技術有限公司）將提前通知甲方到乙方工廠參加調試并預驗收。
l 乙方負責運輸將貨物運抵甲方指定貨場。
二．培訓與服務
l 乙方負責免費為甲方技術培訓4～6人/一周，培訓地點成套工廠或用戶現場。
l 乙方負責現場安裝指導并負責首次系統通電調試。
l 遇有系統故障，乙方向甲方提供24小時技術咨詢服務；甲方不能自行解決的問題，乙方接到甲方通知后24小時內到達用戶現場。
三．質量保證
l 質量保證期為交貨后18個月或投運后12個月，以先到時間為準。質保期內免費更換或修理系統部件，質保期后的修理現場服務收取成本費。
l 質保期滿后，乙方向甲方優先提供分析系統現場服務,優惠提供常用備品備件。
四．系統交接
l 分析系統機柜和標準氣瓶的就位以及從用戶相關場所到分析機柜接口的電源（信號）電纜的配置、機柜外接口的連接由甲方負責。乙方負責樣品管線和機柜內部接口及標氣管線的連接。其中標氣管作為系統附件由乙方隨貨箱一起提供（每瓶標氣對應管線免費提供長度范圍≤5m，超出部分用戶自理）。
l 本系統為交鑰匙工程，乙方負責系統的首次啟動和投運，系統運行穩定驗收合格后交付甲方維護管理。
五．技術文件
l 合同生效后十個工作日內，乙方向甲方交付分析儀機柜面板布置圖、流程圖、現場安裝圖各一份。
l 系統出廠交貨時乙方隨裝相貨物提供2套用戶維護使用手冊、3套系統設計圖紙、一套原版分析儀表技術資料及一份系統調試報告和產品合格證。
技術方案索取請致電 029-81029973
1. 技術規范
1.1 概述
本技術附件是依據在線式沼氣分析系統技術說明書提供的氣體分析儀表技術規格書編制的，賣方將按照技術規格書及供貨規定進行設計和制造，并確保所供產品的質量及分析儀系統的適應性、完整性、可靠性及安全性。
西安賽譜自動化儀表技術有限公司提交的投標文件遵守本項目的標準、規定和本詢購文件的要求，并保證供貨商及相關的文件也遵守本項目的標準，規定和本詢購文件的要求。
西安賽譜自動化儀表技術有限公司提供的分析儀及其附件和附屬設備的制造質量、供貨、技術規格、文件圖紙資料、技術服務、工程服務、包裝運輸、開箱檢驗、安裝指導、現場測試、設備調試運行等各個環節負有完全責任。
總則
1.2.1 本技術文件用于在線式沼氣分析系統甲烷分析儀（CH4）、二氧化碳（CO2）、硫化氫（H2S）分析儀及其附件的功能設計、結構、性能、制造、安裝和驗收等方面的技術要求。
1.2.2 投標方保證提供的氣體分析儀的系統配置是完整的、無缺項的，無論何時發現缺項、漏項，都無償補足，并保證提供的分析儀滿足工程實際需要。
1.2.3 投標方提供的氣體分析儀主機是原裝進口產品，有工廠出據的原產國原產地證明，產品出廠質量合格證以等。
1.2.4氣體分析系統可滿足到在施工現場安裝前不需解體就可檢驗安裝的要求。
1.2 氣體分析系統采用的標準規范
標準和規范及公用工程條件
投標方所提供的分析儀系統，包括設計、制作和安裝及有關技術文件，遵循下述標準和規范：
GB 3836-2000 爆炸性氣體環境用電氣設備
GB 50058-92 爆炸和火災危險環境電力裝置設計規范
GB 50093-2002 自動化儀表工程施工及驗收規范
SH 3063-1999 石油化工可燃?xì)怏w和有毒氣體監測報警設計規范
EEMUA No.138 在線分析儀系統的設計和安裝
IEC 60079 爆炸性氣體環境用電氣設備
IEC 60529 外殼防護等級（IP代碼）
IEC/CENELEC 危險區域電纜外殼和安裝規程
NFPA No.496 電氣設備的外殼吹掃
ISA S 12.4 用以降低危險區域等級的儀表吹掃
ISA S75.04 爆炸和危險環境下的法蘭控制閥的連接尺寸
AHME/ANSI B1.20.1 NPT錐管螺紋，通用型
AHME/ANSI B16.5 管法蘭和法蘭連接件
AHME/ANSI B31.3 工藝配管
AHME Ⅷ 安全閥校準程序
BS 5308 儀表電纜
1.3 公用工程條件
周圍環境
極端最高溫度： ℃
極端最低溫度： ℃
年平均相對濕度： %
工廠氮?dú)?/strong>
正常壓力：N2 0.4-0.6MPa 用于正壓吹掃
露點： -40℃
含油量和含塵量： 無油無塵
電源
220V AC 50HZ 用于分析儀表，由不間斷電源供電；
220V AC 50HZ 用于照明、通風和電加熱取樣管線；
2. 供貨范圍和工作范圍
2.1 供貨范圍 配 置 清 單
|
序號 按儀表明細表排列 |
名稱與位號 | 制造商或規格 | 數量 |
| 儀表部分 | |||
| 分析儀主機 |
甲烷 紅外分析儀 |
賽譜自儀 | 1臺 |
| Infrared sp4100 | |||
| 分析儀主機 |
二氧化碳 紅外分析儀 |
賽譜自儀 |
1臺 |
| Infrared sp4100 | |||
| 分析儀主機 |
硫化氫 電化學原理分析儀 |
賽譜自儀 | 1臺 |
| Infrared sp4100 | |||
|
采樣 反吹 系統 |
恒溫加熱取樣探頭 | ABB | 1 |
| 恒溫伴熱帶 | 110-180℃ | 50米 | |
| 防爆溫控器 | DWL | 1 | |
| 反吹系統 | 1 | ||
| 預處理系統 | PLC | SIEMENS | 1 |
| 大屏幕彩色摸屏觸 | MCGS | 1 | |
| 壓縮機冷凝器 | 德國比勒 | 1 | |
| 真空泵 | 德國KNF | 1 | |
| 蠕動泵 | 英國威廉生 | 1 | |
| 霧過濾器 | 賽譜自儀 | 1 | |
| 氣源處理器 | 賽譜自儀 | 1 | |
| 電動球閥 | 日本CKD | 1 | |
| 電磁閥 | 德國寶德 | 1 | |
| 壓力傳感器 | 美國Swagelok | 1 | |
| 精密空濾器 | 賽譜自儀 | 1 | |
| 管路/閥門/安裝附件 | 美國Swagelok | 若干 | |
| 標準氣體 | 上海偉創 | 3 | |
ABB技術取樣探頭
a) 采樣及預處理裝置
i. 取樣探頭
取樣探頭為ABB部件集成制造，過濾器為高精度雙層復合式結構的氣體取樣探頭。取樣探頭包括：探頭管、加熱器、FE過濾單元、安裝法蘭、保護箱等部件。加熱溫度可調，使過濾器在惡劣取樣條件下（水分含量高）始終保持干燥狀態
取樣探頭的主要技術指標：
過濾精度：0.1-0.3μm
過濾能力： ≤2000g/Nm3
過濾效率：≥99.6%
適應溫度： ≤750℃
ii. 取樣探頭自動吹掃裝置
取樣探頭吹掃采用目前國際先進的內、外脈沖式振動吹掃技術。在取樣探頭處裝備有壓縮空氣儲氣罐、壓縮空氣精過濾器、壓縮空氣分配單元及壓力報警裝置，其瞬時吹掃技術確保反吹時有足夠的壓力和流量，配合高精度過濾器的獨特過濾方式，徹底處理掉附在過濾器表面上的粉塵，反吹效果好。
iii. 取樣管道
取樣管道采取恒溫伴熱方式。自恒溫伴熱管加熱均勻、穩定、加熱速度快無須外部添加控溫裝置，加熱溫度高達180℃，有效避免樣氣冷凝堵塞管路；同時避免SO2溶解帶來的腐蝕和測量誤差。取樣管道采用不銹鋼管，管道性能穩定、耐腐蝕、耐高溫。長時間使用無須更換。
iv. 取樣預處理裝置
取樣預處理裝置主要包含：抽氣泵、樣氣冷凝器、蠕動排水泵、取樣電磁閥、可編程序控制器等。 被測樣氣在取樣探頭、抽氣泵、冷凝器等自動作用下，徹底除去煙氣中的粉塵、水分等雜質，同時不改變過程中待測氣體組份及濃度。系統內置高精過濾器和濕度報警器，過濾精度：0.1μm，在系統事故狀態下（工藝管道水分突然增加或冷凝器失效），系統會自動停止抽氣泵的工作，自動關閉取樣氣路，同時輸出報警信號，防止水分等雜質進入分析系統內部，有效的保護分析儀器。
預處理部分
2.3 工作范圍
賣方將為該項目分析儀系統提供包括設計、工程、組裝、測試、驗收、開車保運等方面的全過程服務。
現場采樣系統和預處理裝置的設計、組裝、提供將由賣方負責。
采樣探頭以開關球閥為界，前處理箱以箱體卡套為界。
賣方負責分析系統屬賣方范圍內的所有設備材料的設計、組裝、安裝等，與買方的分界面見相關圖紙。所有電氣信號及電源均以接線箱（由賣方提供）為界；公用工程均以分析柜外接頭（法蘭）為界。
4.1 分析儀
Infrared sp4100
儀表主要技術指標
Infrared sp4100 紅外線氣體分析儀可以用于連續測量NOX、SO2、CO、CO2、CH4等氣體濃度，可同時測其中的一個或多個氣體成分。紅外線氣體分析儀是一種多通道、多組份分析儀。儀器采用了世界先進的紅外氣體檢測技術，具有優良的穩定性、選擇性和高靈敏度，廣泛用于電力、冶金、建材、化工等各行業的固定污染源排放煙氣連續監測以及過程控制分析
| 測量原理 | 非色散紅外線方式：NOX（NO或NO2）、SO2、CO、CO2、CH4 | |||
| 測量組分 | NO、NO2、SO2、CO、CO2、CH4可測其中任意一個組分或兩個組分可加于各組份 | |||
|
測量范圍量程 可根據要求設計 |
最小量程 | 最大量程 | ||
| NO | 0～1000ppm |
0～20% |
||
| NO2 |
0～200ppm |
0～100% |
||
| SO2 |
0～200ppm |
0～100% |
||
| CO |
0～500ppm |
0～100% |
||
| CO2 |
0～200ppm |
0～100% |
||
| CH4 |
0～200ppm |
0～100% |
||
| 重復性 | ≤±0.5%F.S. | |||
| 零點漂移 | ≤±1%F.S./7d | |||
| 滿量程漂移 |
≤±1%F.S./7d |
|||
| 線性度 |
≤±1%F.S |
|||
| 響應時間 |
T90≤20秒 (樣氣流量0.5L/min時) |
|||
| 輸出信號 |
模擬量輸出：4～20uA 最大負載：750Ω 數字通訊RS485（選擇項） |
|||
| 環境條件 |
5℃～45℃、不超過90%RH |
|||
| 電源電壓 |
AC220V 50Hz |
|||
| 外形尺寸 |
440（W）×160（H）×400（D）mm |
|||
|
被測量氣體的條件 |
溫度 |
0～50℃ |
||
| 流量 |
0.5L/min±0.2L/min |
|||
| 粉塵 |
不超過1μm的微粒， 不超過200μg/Nm3 |
|||
| 壓力 |
不超過10kPa（被測氣體出口端應為大氣壓） |
|||
| 氣霧 | 無 | |||
| 水分 |
不超過5℃飽和（無結露） |
|||
電化學原理
產品概述：
Infrared sp4100型在線式硫化氫（H2S）分析儀是采用先進的燃料電池氧傳感器與單片機相結合的新型智能工業在線分析儀。
產品特點：
◆進口燃料電池傳感器，壽命長、精度高、響應時間快
◆可適用于氣氛中硫化氫含量的測量。
◆采用獨特內置保護氣路，停機或斷電時自動切斷氣路，有效保護傳感器因長時間暴露于空氣中而影響傳感器壽命
◆全中文人機對話菜單，操作直觀方便
◆溫度自動補償，消除環境溫度的影響
◆定時自動存儲功能，可隨時查看存儲數據
◆采用大屏幕點陣液晶顯示，可同時顯示含量、日期、時間等參數
◆上下限報警點能在全量程范圍內任意設置
◆標準RS-232或者RS485通訊接口（可選），可與計算機實現雙向通訊。
技術指標：
測量范圍：(微量)0-10PPM、0-100PPMl、0-1000PPM 0-10000ppm
基本誤差：(微量)±3%FS；(常量)±2%FS
穩定性： 零點漂移≤±2%F.S/7d; 量程漂移≤±2%F.S/7d
重 復 性：<±1%
輸出信號： 隔離直流4-20mA，最大負載750Ω
報警輸出： 接點容量220V、1A
工作電源： AC220V±10%、50/60Hz、功耗≤10VA
訂貨須知：用戶訂貨時請注明
儀表測量范圍
被測氣體壓力：正壓或負壓
被測氣體主要成份、雜質量：灰塵、硫化氫，二氧化硫
5. 分析柜配置說明
5.1 分析柜配置
主體結構
分析小屋尺寸為1800（L）×800 （W）×800（H） mm
機柜采用型鋼框架結構；外墻及屋頂采用π型板拼裝。底座為工字梁滑道型，底座和骨架為金屬結構，應有足夠的強度。頂部配整體吊裝耳環。
機柜外墻為1.5mm厚碳鋼噴塑；柜頂裝有除塵風機
機柜設計有一門，外開型，尺寸為800 mm×300 mm，材質為碳鋼噴塑，帶有可視窗，帶阻尼限位閉門器，有外鎖機構。
機柜底座為承載式。
氣路設施
配管
儀表氣路管線全部為304不銹鋼管。
樣品氣體管線：Φ6 OD，TUBE，304，雙卡套進口接頭連接。
標氣、載氣管線：Φ6 OD，TUBE，304，雙卡套進口接頭連接。
壓縮風總管：Φ10 OD，TUBE，304，雙卡套進口接頭連接。
配線
電源電纜：采用阻燃型屏蔽銅芯軟電纜，線芯標稱截面2.5 mm2電力電纜。
信號電纜:采用阻燃型屏蔽軟電纜，線芯標稱截面積：〉1.5mm2。
標示
銘牌語言采用中文。
每個分析柜都在主門上方設有不銹鋼銘牌，標明編號和其中分析儀位號。
每個樣品處理箱有一個單獨的銘牌，標明其相對應的分析儀位號和流路識別號。
管線進出分析柜的穿板接頭處，進出分析儀和樣品處理箱的接管口處，均應標明其流路號或介質名稱，并應標注流動方向。
電線、電纜打印線號，接線端子加識別標記。
標準氣要求
鋼瓶為2012年后生產的
標準氣包括：零點氣：（8L鋁合金鋼瓶，帶減壓閥，99.999%N2）
8L /瓶 鋼瓶 帶減壓閥（用于載氣和參比氣）
量程氣： （8L鋁，帶減壓閥，量程氣 ）
儀表風供氣系統：
儀表風供氣系統含連接法蘭、截止閥、管路、過濾減壓等設施。
工廠氮?dú)夤庀到y(tǒng)：
工廠氮?dú)夤庀到y(tǒng)含截止閥、管路、過濾減壓等設施。
分析尾氣排放設施：
分析尾氣高空排放，排氣管采用1”不銹鋼管，引出高度為高于屋頂500mm，帶防雨罩和阻火器。
旁通排放設施：
旁通氣采用放回總管的排放方式，排氣管采用1”不銹鋼管，用戶接口為法蘭連接。
儀表在供貨時應在儀表本體上安裝銘牌，銘牌內容包括：儀表位號、型號、規格、輸出信號、防爆等級、防護等級等。銘牌材料應為不銹鋼。
儀表在供貨時在儀表本體上安裝銘牌，銘牌內容包括：儀表位號、型號、規格、輸出信號、防爆等級、防護等級等。銘牌材料應為不銹鋼。
6. 技術資料和交付進度
6.1 技術資料按照招標方要求
6.1.1投標方提供的資料采用國家法定單位制即國際單位制，文字為中文。其中提供的圖紙采用AUTOCAD（R2004）軟件繪制的PDF格式。文字資料采用PDF格式。
6.1.2投標方資料（包括分析儀安裝圖和氣路流程圖等）。資料內容清晰、完整，滿足工程要求。
6.1.3 投標方在合同簽字后30日內提供滿足工程設計所需的資料和圖紙。
6.2 資料提交的基本標準
在投標階段提供的資料
| 序號 | 提交資料名稱 | 提交者 | 備 注 |
| 1 | 分析儀使用說明書 | 投標方 | |
| 2 | 分析儀柜（箱）安裝示意圖 | 投標方 | |
| 3 | 分析小屋安裝示意圖 | 投標方 |
儀表風供氣系統：
儀表風供氣系統含截止閥、管路為OD10mm。
工廠氮?dú)夤庀到y(tǒng)：
工廠氮?dú)夤庀到y(tǒng)含截止閥、管路OD10mm 。
分析尾氣排放設施：
分析尾氣高空排放，排氣管采用1”不銹鋼管，引出高度為高于屋頂200mm，帶防雨罩和阻火器。
旁通排放設施：
旁通氣采用放回火炬總管的排放方式，排氣管采用1”不銹鋼管，用戶接口為法蘭連接。
7. 驗收、培訓及技術交接
一．系統驗收與運輸
l 系統制造完畢，乙方（西安賽譜自動化儀表技術有限公司）將提前通知甲方到乙方工廠參加調試并預驗收。
l 乙方負責運輸將貨物運抵甲方指定貨場。
二．培訓與服務
l 乙方負責免費為甲方技術培訓4～6人/一周，培訓地點成套工廠或用戶現場。
l 乙方負責現場安裝指導并負責首次系統通電調試。
l 遇有系統故障，乙方向甲方提供24小時技術咨詢服務；甲方不能自行解決的問題，乙方接到甲方通知后24小時內到達用戶現場。
三．質量保證
l 質量保證期為交貨后18個月或投運后12個月，以先到時間為準。質保期內免費更換或修理系統部件，質保期后的修理現場服務收取成本費。
l 質保期滿后，乙方向甲方優先提供分析系統現場服務,優惠提供常用備品備件。
四．系統交接
l 分析系統機柜和標準氣瓶的就位以及從用戶相關場所到分析機柜接口的電源（信號）電纜的配置、機柜外接口的連接由甲方負責。乙方負責樣品管線和機柜內部接口及標氣管線的連接。其中標氣管作為系統附件由乙方隨貨箱一起提供（每瓶標氣對應管線免費提供長度范圍≤5m，超出部分用戶自理）。
l 本系統為交鑰匙工程，乙方負責系統的首次啟動和投運，系統運行穩定驗收合格后交付甲方維護管理。
五．技術文件
l 合同生效后十個工作日內，乙方向甲方交付分析儀機柜面板布置圖、流程圖、現場安裝圖各一份。
l 系統出廠交貨時乙方隨裝相貨物提供2套用戶維護使用手冊、3套系統設計圖紙、一套原版分析儀表技術資料及一份系統調試報告和產品合格證。
技術方案索取請致電 029-81029973
