產品介紹：

  我司的新版120Ghz調頻連續波雷達液位計。型號為：SAIPU-RD1200-02。該款雷達液位計的優勢特點：

1、屏幕顯示采用新的OLED顯示技術。屏幕顯示高清高亮。突破傳統數據顯示方式。黑暗環境下，儀表顯示數據清晰可見。為現場儀表工程師巡檢提供方便安全保證。對于儀表數據實時監控讀取。

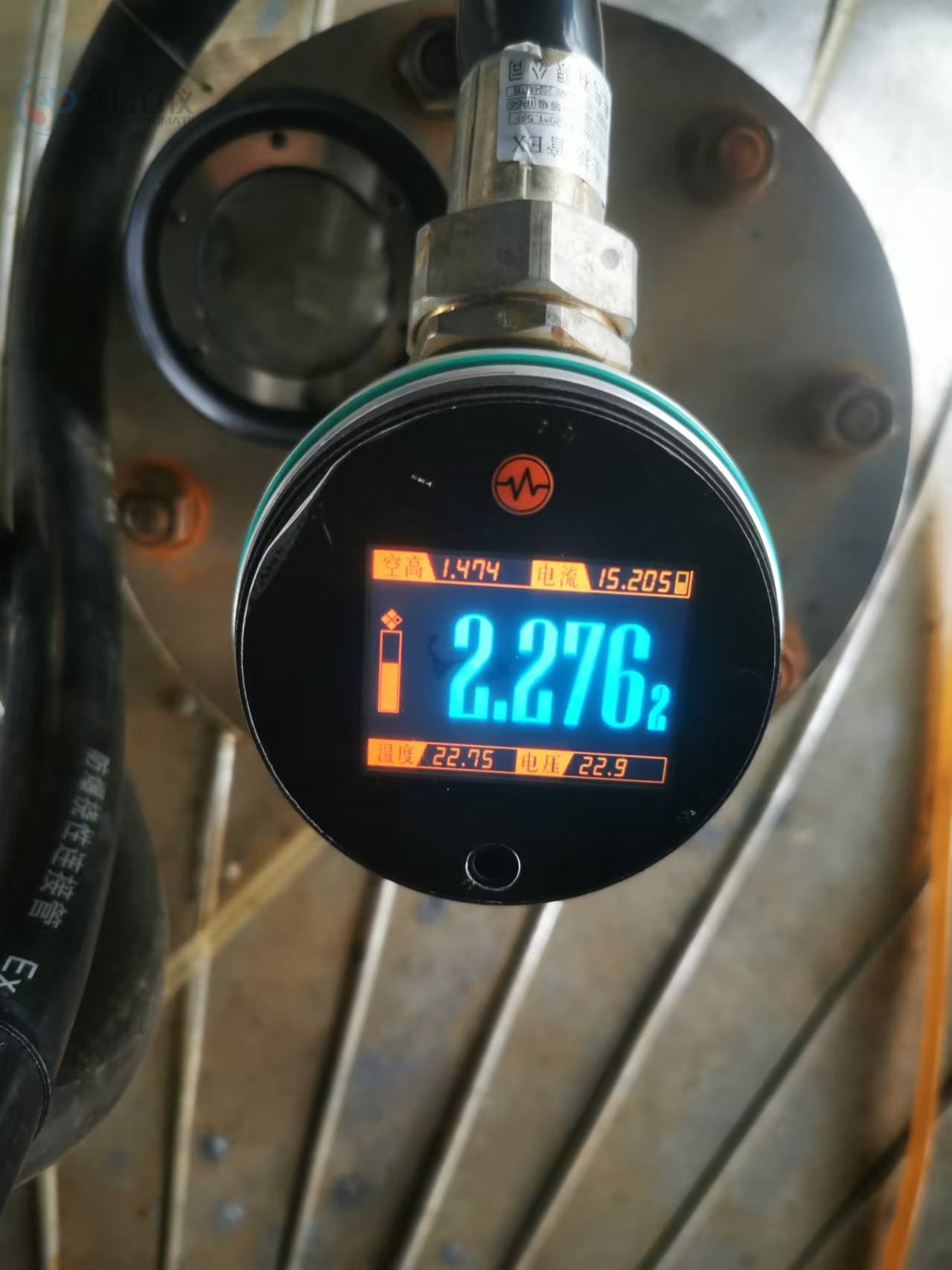

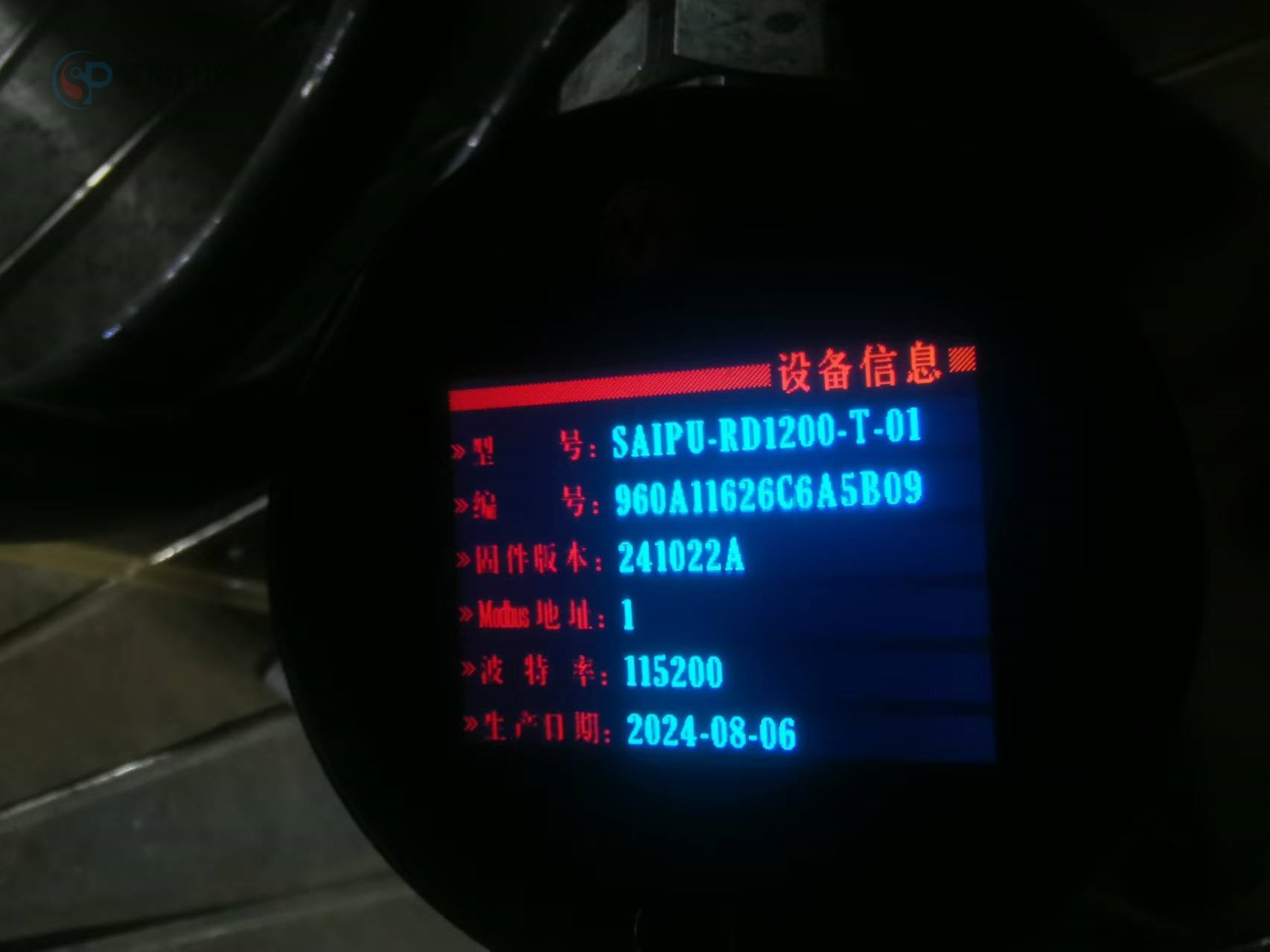

圖1.設備信息畫面

2、非接觸式測量液位，安裝簡單方便。無需其他安裝附件實現真正非接觸測量，使安裝維護大幅簡單方便。

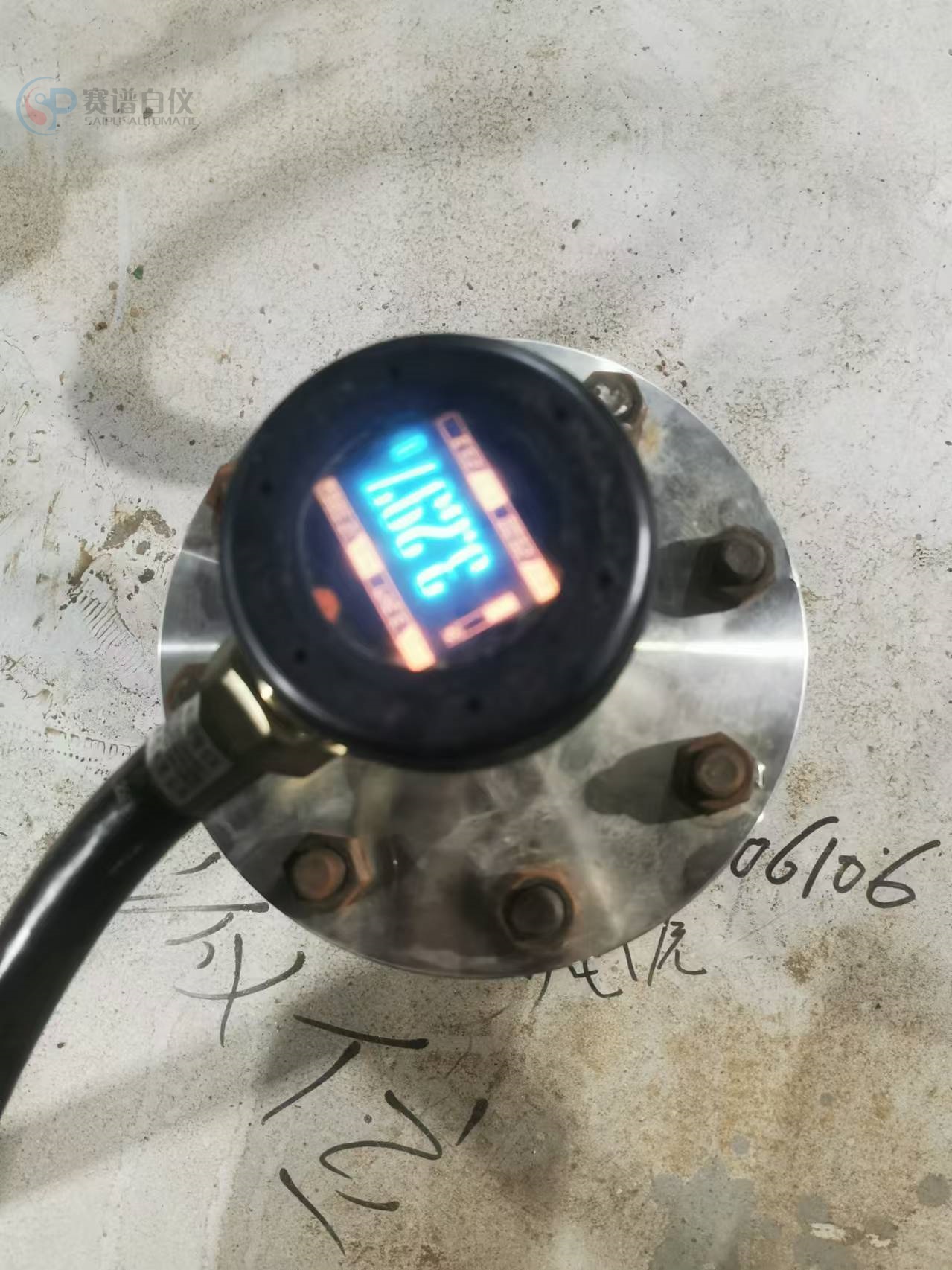

                                                                                                                                圖2  設備測量顯示畫面

3、先進的電磁波數據分析算法技術，可實現儲罐液位的測量和監控。儀表顯示精度1mm.,測量精度可以達到+-3mm。儀表讀取時間為6s。響應速度快。實時動態監控儲罐液位值變化。

4、120Ghz調頻連續波雷達液位計采用的頻率為122GZH。波束角度小。正常小于3度。性能大大優于26Ghz脈沖雷達。實現目標距離的測量。無盲區

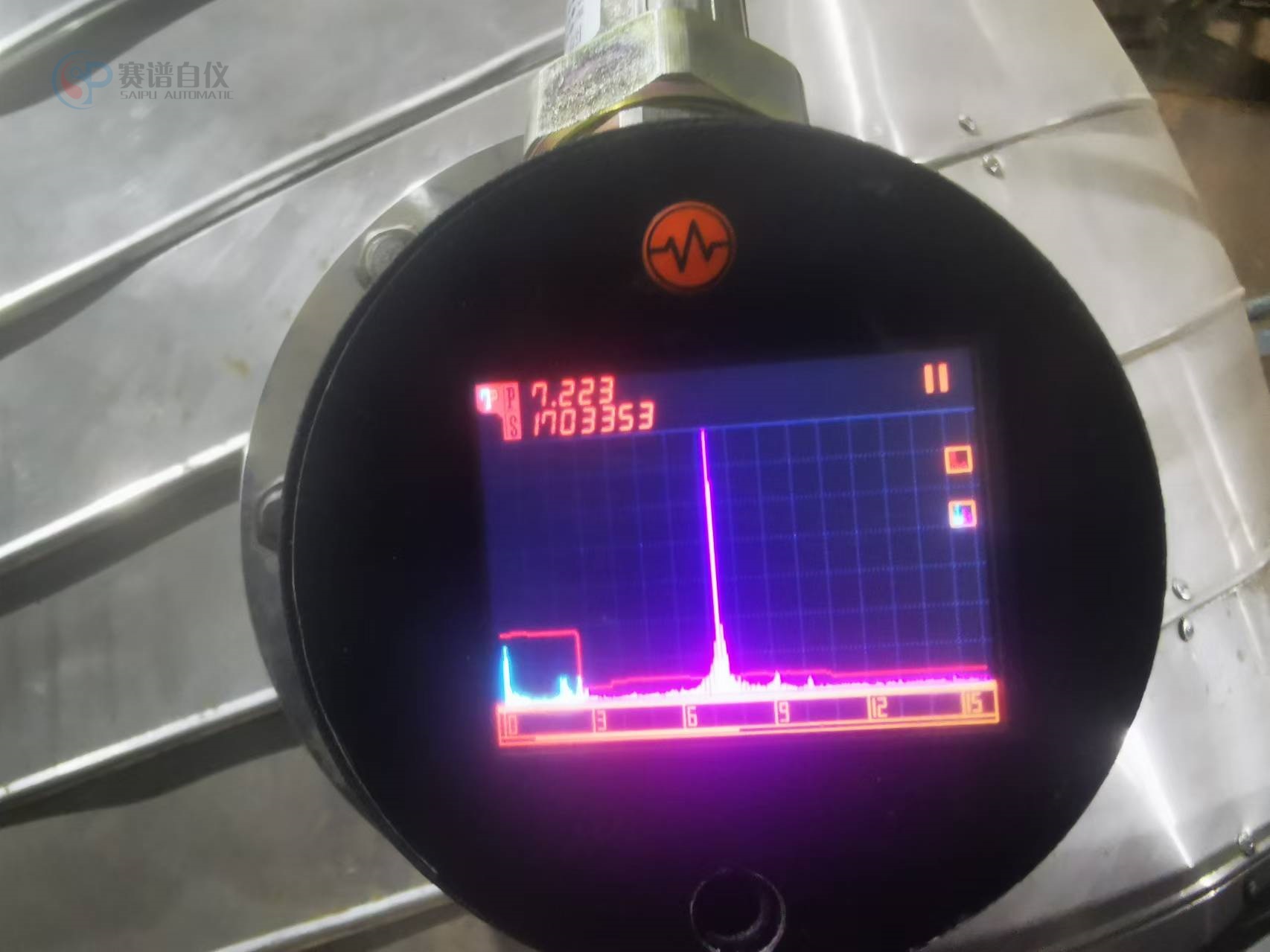

圖3.回波曲線畫面

5、儀表工作電流低。140MA.。儀表可以實現參數設置工作靜默狀態。大大降低表的功耗。

6.信號輸出為4-20Ma.也可以實現數字信號輸出 RS485 MODBUS.

7.我司新版120Ghz雷達液位計SAIPU-RD1200-02采用觸摸屏方式調試。突破常規按鍵操作局限。人機界面更豐富。

圖4 測量信號反饋

8..SAIPU-RD1200-02款雷達液位計設備采用全彩LCD320  240觸摸顯示屏幕?？梢宰笥一瑒舆M(jìn)行參數配置查詢。

9.SAIPU-RD1200-02款主頁面顯示。空高，電流值，溫度和電壓顯示檢測。測量結果輸出料高和空高可以實現切換輸出。

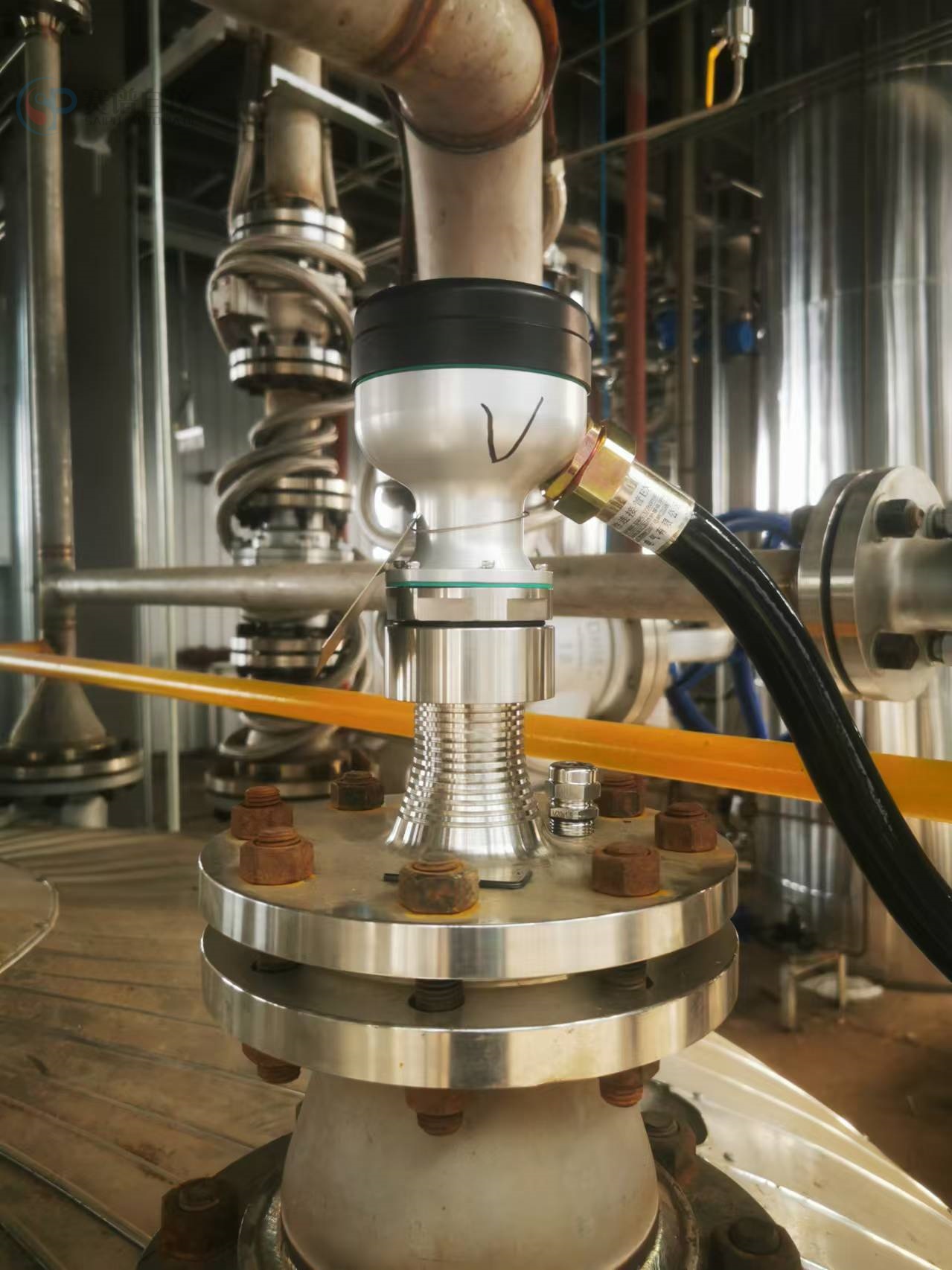

圖5.現場安裝圖

10.回波頻譜分析。目標和峰值的位置及強弱顯示。CFAR閾值顯示控制?；夭l譜顯示控制。距離段和測量范圍指示。

11.具備回波學習功能（底噪生成）。測量區間的起始值和終點站我們可以修改。底噪曲線顯示控制，清除起點到終點區間的底噪數據。

12.應用類型里面的所測介質的介電常數可以進行選擇。影響采樣積累幀數，噪聲邊界點和門限因子N.F 。應用空間特點，可以區分儲罐類型，進行測量儲罐類型選擇。該參數主要影響保護單元數，參考單元數，前后峰比值。

13.目標發現參數檢測。噪聲邊界點數，保護單元數，是參考單元數，門限因子，前后峰比值。

14.穩定性處理界面，可以實現波動范圍平均數據個數設定。保證外環境對波的影響盡可能小。實現測量的數據穩定性高。

15.可以實現測量距離段屏蔽功能。我們可以修改起始段和終止段距離。屏蔽影響測量數據結果的距離段。保證在復雜工況條件下對目標物的測量。

                                                           圖6.精蒸反應釜雷達現場安裝圖

現場工況條件

  客戶現場實際情況是車間有3臺精蒸反應釜，工藝介質來之粗蒸反應釜。該反應釜筒體部分高度為3000mm、封頭高度為785mm。內部結構有三層攪拌葉片。工藝操作復雜。通過負壓抽取粗蒸反應釜的介質。目的就是蒸發介質中的苯。苯的介電常數較小。反應釜周圍有封閉的過熱油系統。在精蒸釜蒸發過程中。攪拌會開啟。處于不斷攪拌狀態。通過加熱系統給蒸發反應釜加熱，溫度到200℃。其目的提高蒸發效率。該設備進液過程通過負壓抽取形式。伴隨有沖氮?dú)鈩幼?。雷達液位計安裝位置根據設備圖紙確定安裝遠離進出液口。遠離氮?dú)饪?。以減小外環境對其測量干擾。升液過程中，雷達液位計要對其液位變化進行實時監控，信號反饋至中央控制室。方便操作人員對其監控。從而更好的操作工藝流程。從而提高生產效率。

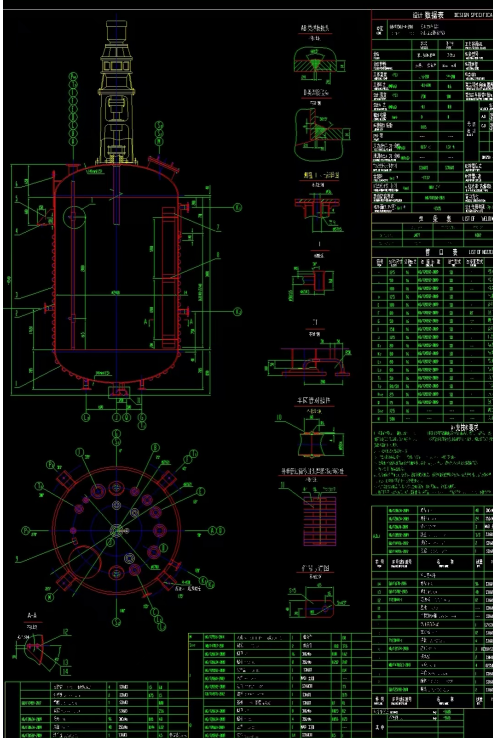

                                                                                                                圖7.精蒸反應釜設備總圖

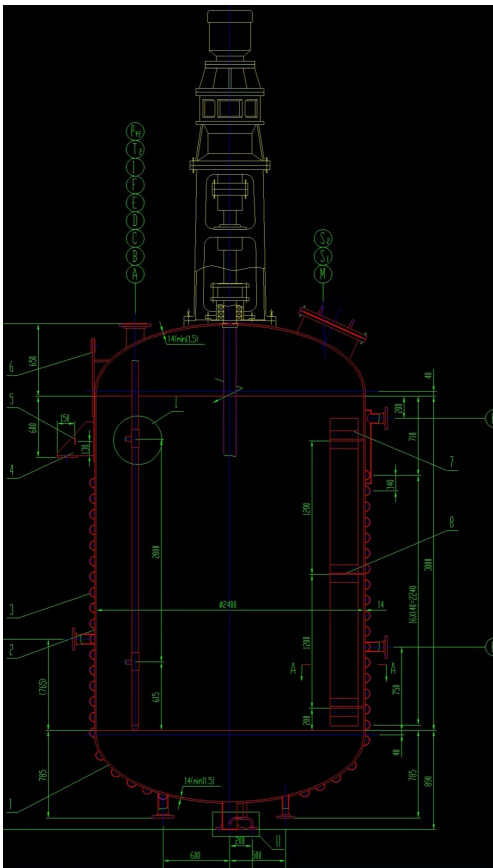

                                                         圖8.精蒸反應釜設備圖

雷達液位計分析

雷 達 液 位 計 一 般 適 用 于 易 燃、 易 爆、 強 腐 蝕 性 等 物料的液位，尤其是用在大型立罐、臥罐、球罐，和各種反應釜設備的測量上。物 料 的 操 作 壓 力 可 以 從 負 壓 到 小 于 等 于 4.0MPa， 溫 度 從 -200℃～ +230℃都能正常工作 ?？梢耘渲貌煌妮敵?信號，如 4mA ～ 20mA 標準信號，也可配置 485 通訊接口， 實現不同的參數測量要求，還可以采用不同的安裝方式來 滿足球罐、立罐、內浮頂氣柜和外浮頂氣柜的測量要求。

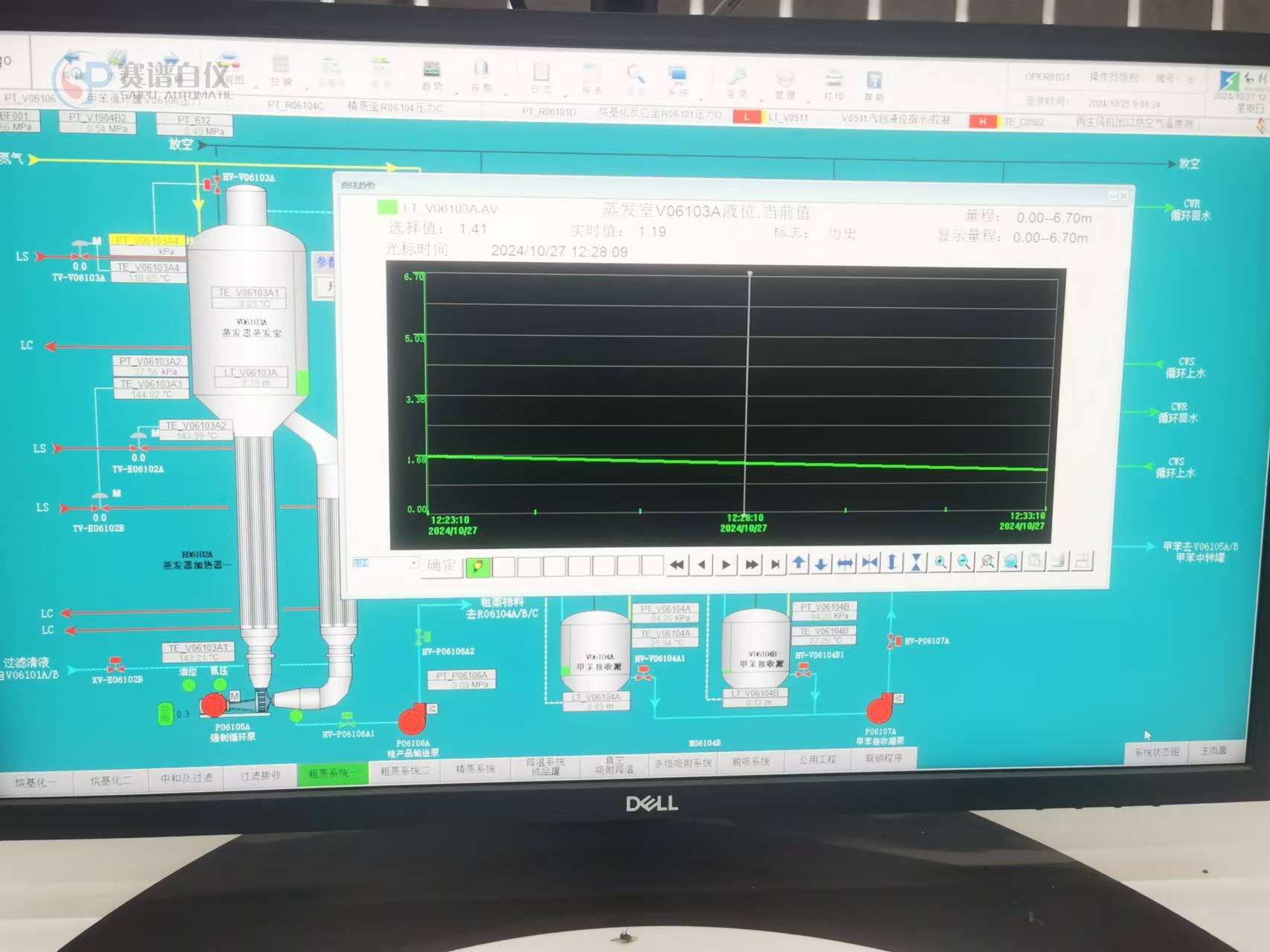

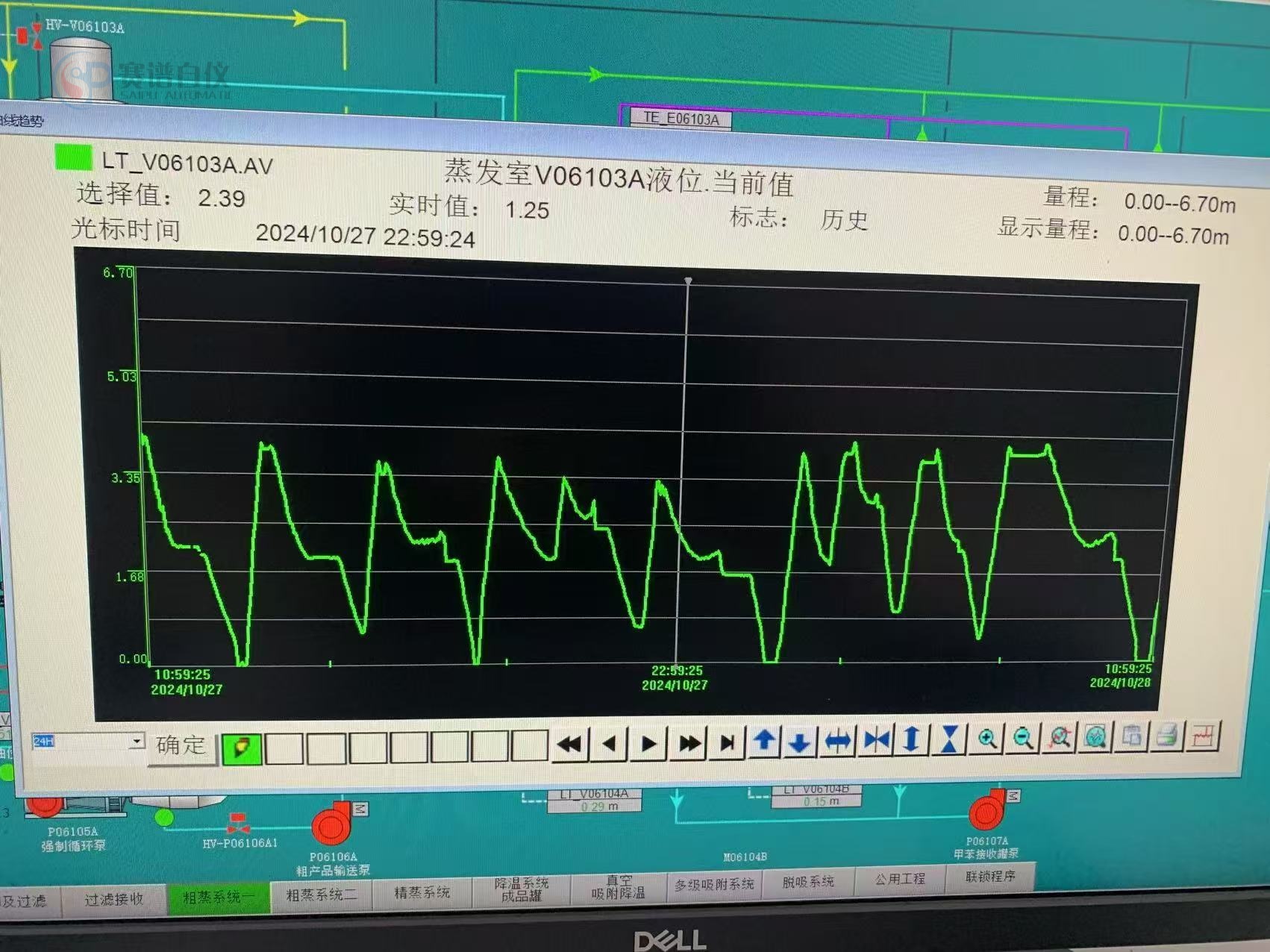

                                                                                                                   圖9.蒸發反應釜DCS趨勢畫面

雷達液位計由一次儀表和二次儀表組成。雷達液位計 的一次儀表通常是法蘭連接的，在罐頂部安裝，由安裝法 蘭、電子部件、天線、波導連接器等組成。而電子部件由 混頻電路、振蕩器、差頻放大器、調制器、A/D 轉換器等 組成。二次儀表基本上是盤裝型的，由 A/D 轉換、集成電 路、顯示屏及電源組成。一次儀表和二次儀表之間用一根 多芯屏蔽專用電纜連接，其作用是向一次儀表供電，并將 A/D 轉換信號送至二次儀表。雷達液位計是由一次儀表的振蕩器產生高頻振蕩電磁 波，經過調制電壓調制后以等幅振蕩的形式，通過耦合器 等元件由天線向被測物料液面發射，高頻波經過液面反射 回來后再次被天線接收，返回的波通過一些電氣元件進入 混頻器，混頻器接收到發送的波和返回的波信號后產生差 頻信號。這個差頻信號經差頻放大器放大后，經 A/D 轉換 后送到計算裝置進行頻譜分析，即通過頻差和時差計算出 液位高度，并通過顯示單元顯示。

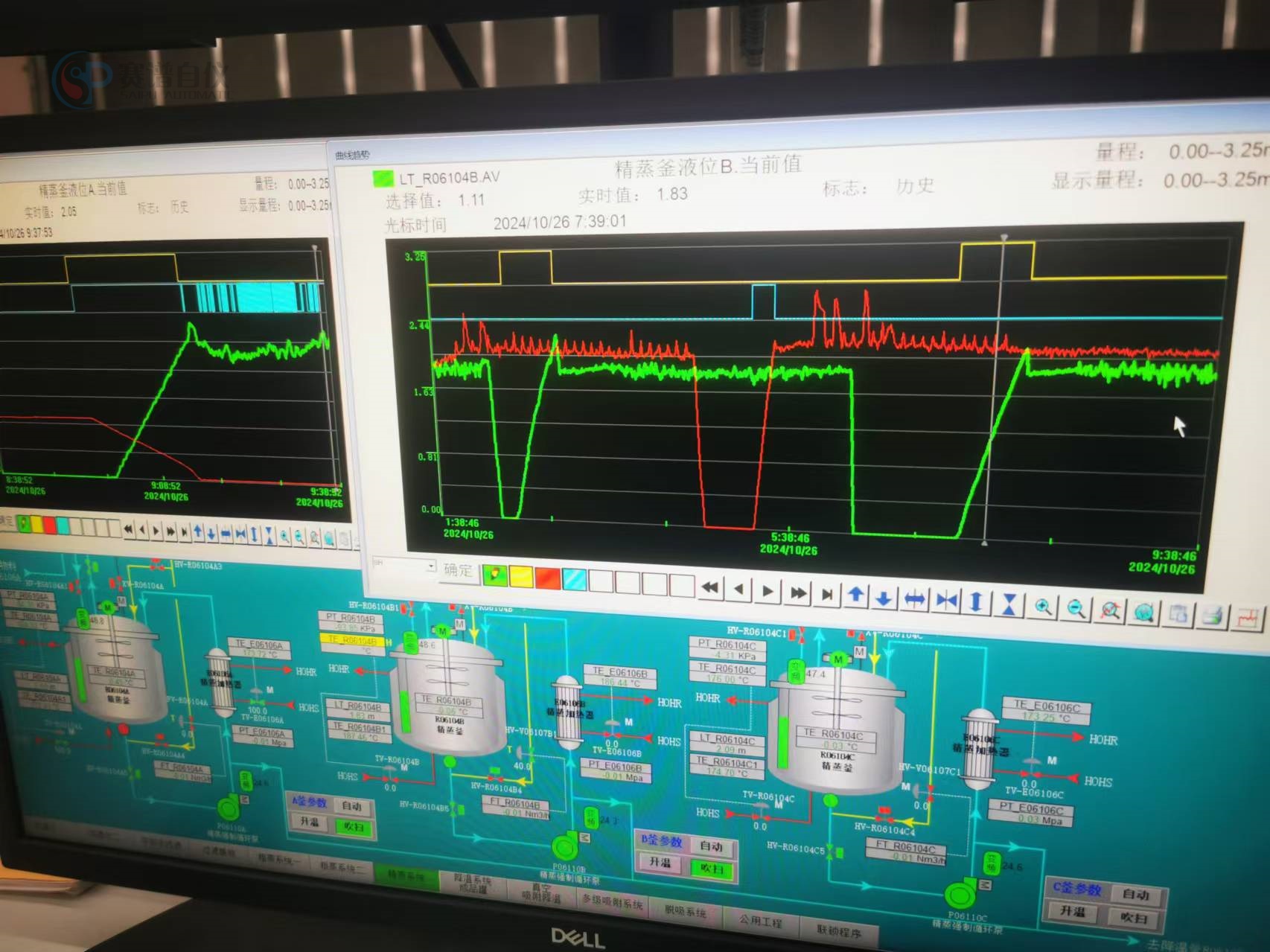

                                                                                                              圖10.精蒸反應釜DCS畫面反饋

在本裝置精蒸反應釜所使用的雷達液位計品牌為賽譜自儀 （SAIPU  AUTOMATIC）SAIPU-RD1200系列雷達液位計，是法蘭連接的非接觸式線性調頻雷達液位 計。它通過從儲罐頂部天線發射的雷達信號對儲罐內產品 的液位進行測量，變送器向產品表面發送頻率連續變化的 微波信號，在雷達信號被產品表面反射后，回波被天線接 收。由于信號頻率不斷變化，與此時發射的信號相比，回 波的頻率稍微有所不同，從而產生與產品表面距離成比例 的低頻信號。變送器使用快速傅立葉變換（FFT）技術從 而得到儲罐內所有回波的頻譜，從該頻譜可求出表面液位， 從而實現對儲罐液位的快速、可靠和精確測量。

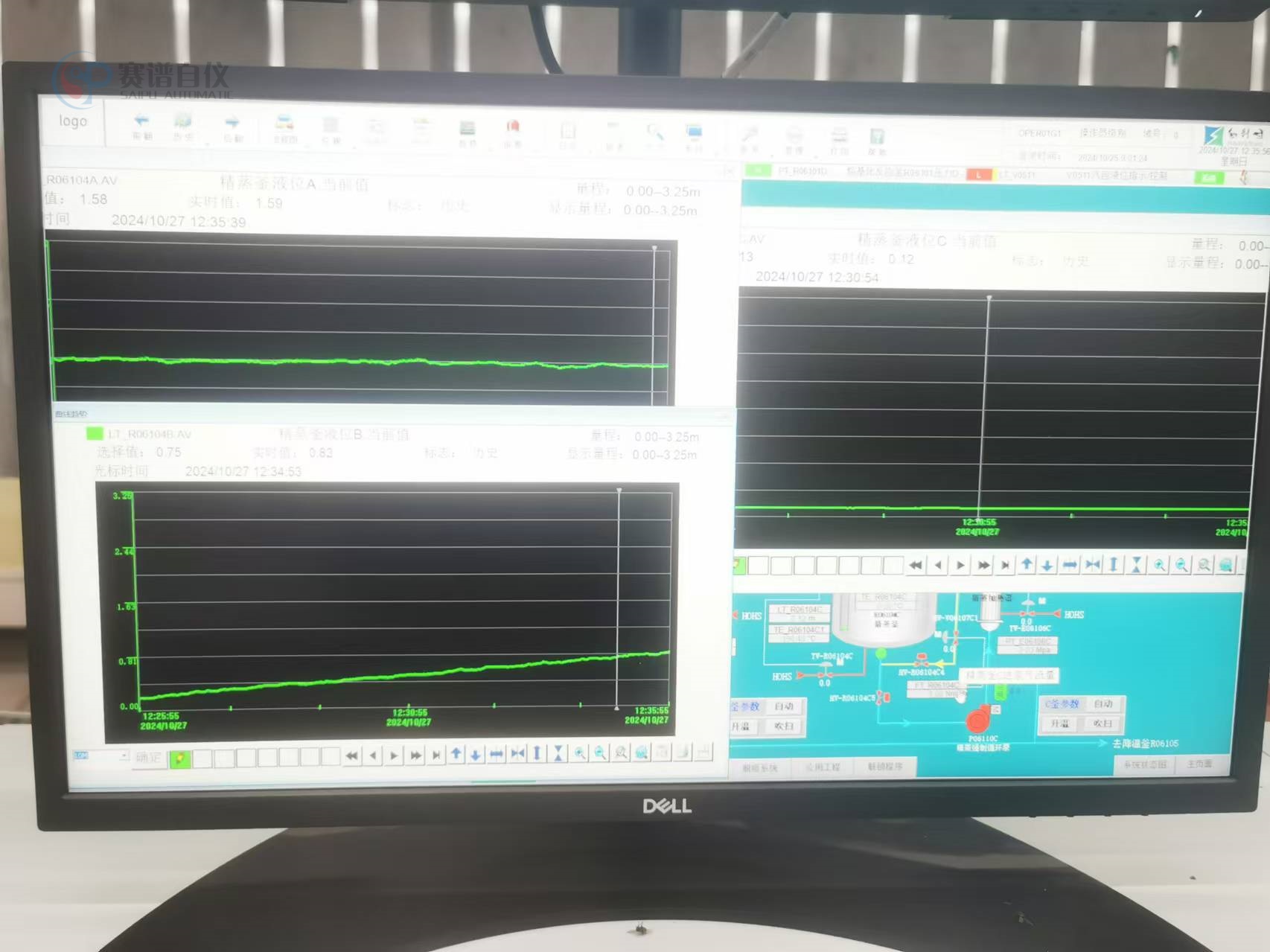

                                                                                                               圖11.精蒸反應釜DCS曲線畫面

反應釜分析

反應釜是有著物理或化學反應的容器，根據不同的工 藝條件其結構的設計與參數也不一樣，即反應釜的結構也 就不一樣，是一種非標準的容器設備。反應釜可以實現工 藝要求的混配、加熱、冷卻及蒸發等反應功能。一般分為 壓力容器和常壓容器，根據反應過程中的壓力要求選擇不 同的來適應工藝要求，氣生產必須嚴格按照相應的標準加 工、檢測并試運行 。

反應釜是綜合反應容器，根據反應條件的不同對反應 釜結構功能及配置附件進行設計。從開始的進料 - 反應 - 出料都要有自動化的檢測來觀察反應釜的反應過程，對反 應過程的溫度、壓力、液位等重要參數進行嚴格的調控。其結構一般由釜體、釜蓋、夾套、攪拌器、傳動裝置、軸 封裝置、支承等組成。攪拌裝置在高徑比較大時，可用多 層攪拌槳葉，也可根據用戶的要求任意選配。根據反應釜 需求壁外可以設置夾套，或在反應釜內設置換熱管，還可 以通過外循環進行換熱，轉速高的可使用齒輪減速機。開 孔數量、規格或其它要求可根據用戶要求設計、制作。本裝置精蒸反應釜反應需要在一定的溫度 下進行，所以帶過熱油夾套并要不斷進行攪拌。攪拌為兩層 攪拌葉輪，用電機拖動。

歷史數據曲線分析

雷達液位計的常見故障有誤差、失真、波動、失波 4 種情況 。

1）誤差 ：故障現象為被測物料的液位變化的真實值和 雷達液位計測量出測量值的變化趨勢一致，但是兩者數值 表 雷達液位計主要技術參數 不一致。這種故障經常是由于參數設置錯誤引起的，比如 空罐高度、實際罐高等，所以在投用儀表前必須按照實際 高度填寫參數。另外，還需確認儀表量程與 DCS 系統組態 數據是否一致。

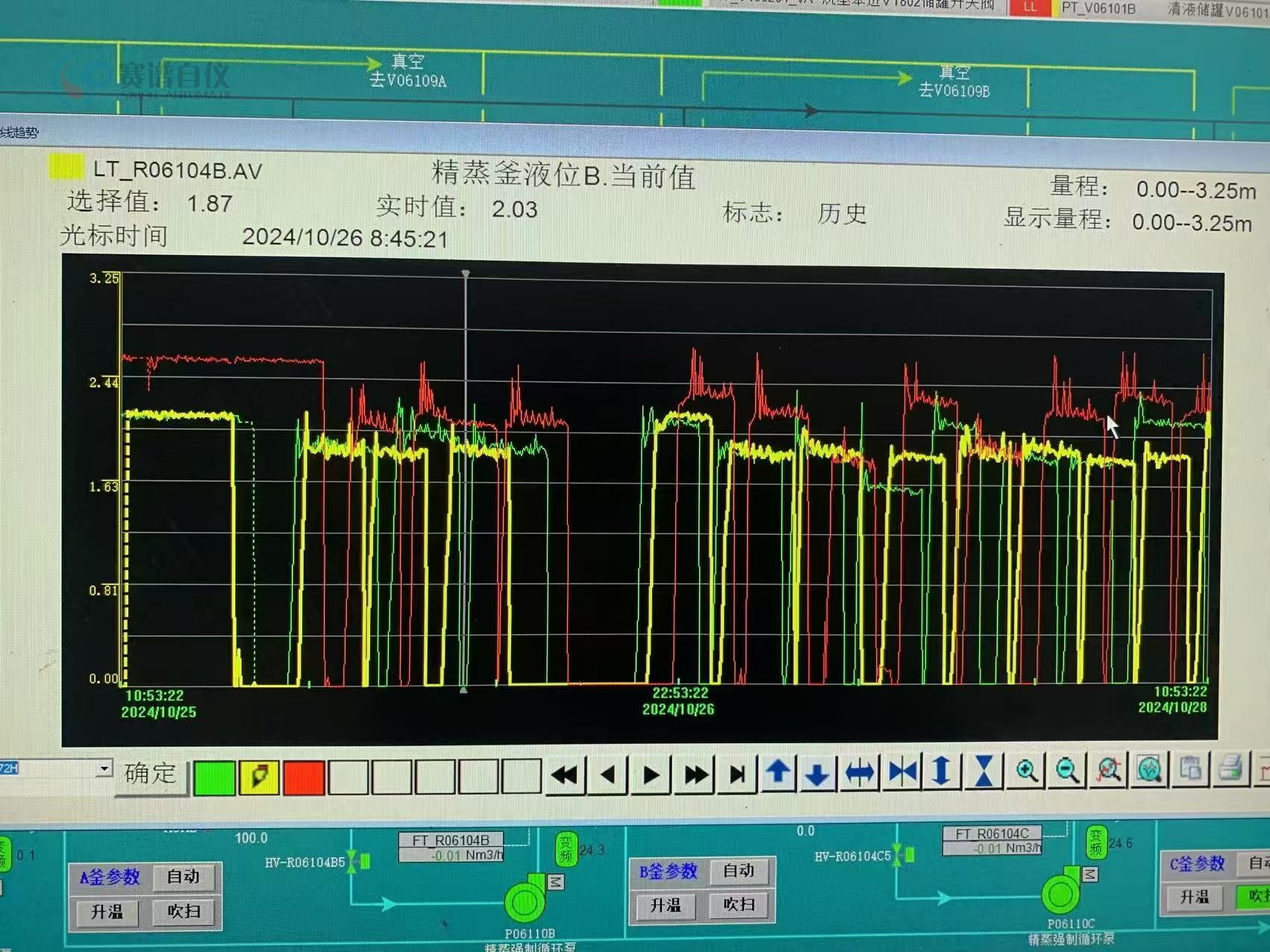

                                                                                                                   圖12.出料過程中DCS歷史畫面

2）失真 ：故障現象為被測物料的液位變化，但是雷達 液位計測量出測量值一直不變。這種故障經常是因?yàn)樘炀€ 附近有污垢產生了干擾回波或者空罐時罐內有結構件引起 強烈回波。對上述情況應仔細清理天線和天線附近的附著 物，或者是激活并合理地設置“窗口抵制”距離，進行“固 定組件回波抑制”。

3）波動 ：反應釜由于攪拌物料的表面起伏跌宕，或者 進料物料對液面臨時性干擾回波增強，使雷達液位計測量 出測量值波動。這種故障除了修改應用參數激活現場抑制， 增大輸出阻尼外，還應該考慮雷達液位計的安裝位置。

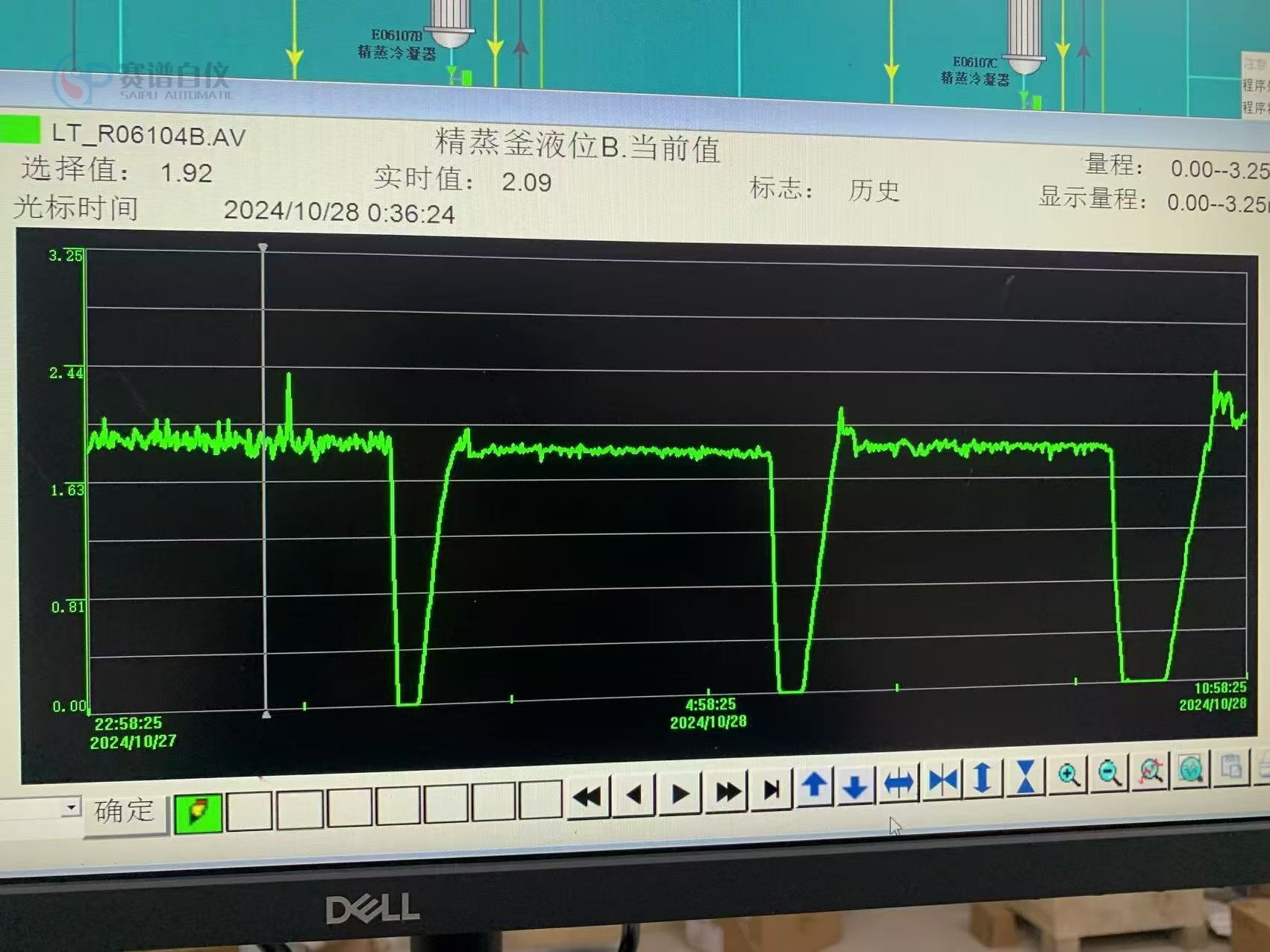

                                                                                                                  圖13.進料過程DCS畫面

4）失波 ：故障現象為雷達液位計沒有波形或者死機。這種故障經常是因?yàn)榈徒殡姵?shù)物料反射能力弱而導致。對 這種情況，應根據容器內工藝特性設定最優的應用參數。根據 DCS系統畫面雷達液位計歷史趨勢，可以判斷該 液位波動是由某種干擾引起的。對于雷達液位計的信號來 說，產生干擾的原因有很多，干擾源也是多種多樣，主要 有外部干擾、內部干擾、直流干擾、交流干擾  。

a）外部干擾 ：外部干擾主要有天體、天電干擾、機械 干擾、濕度干擾、化學干擾、熱干擾、光干擾。

b）內部干擾 ：干擾不僅僅來自于外部，也來自于雷達 液位計內部，例如其中的導線，電源變壓器電子元件之間 的電感、電容等所產生的干擾，此外內部元件還會產生噪聲干擾。

圖14.充氮?dú)膺^程DCS畫面

c）直流干擾 ：在雷達物位計測量回路中，出現附加直 流電壓時，即為直流干擾。嚴重時，將使測量儀表不能正 常工作。

d）交流干擾：交流干擾又可分為線間干擾和對地干擾。

現場售后技術工程師通過實際駐場服務，結合各種因素反復判斷做出分析。面對各種不確定因素分析判斷。從而拿出解決方案。盡可能幫助客戶解決實際測量中的問題，總之通過該化工項目的實施使我們對于同類型的工況條件雷達液位計的測量問題的解決更有信心。得到客戶的認可。
